200噸龍門液壓機

　YW22-200T龍門液壓機是山東威力重工機床有限公司專為各大、中、小型企業、工廠、工礦及汽...

咨詢熱線：18306370829

產品詳情

YW22-200T龍門液壓機

　　　YW22-200T龍門液壓機是山東威力重工機床有限公司專為各大、中、小型企業、工廠、工礦及汽車修理廠，重型機器、法蘭盤、皮帶盤、軸襯套、軸承拆裝作業、校直校正、彎曲工藝而研發的液壓壓力機。本機可校直、壓延、拉伸、折彎、沖孔等工作，真正實現一機多用，是名符其實的多功能龍門液壓機。采用全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元素分析，具有高剛性、高精度，工作臺能上下移動，大大擴展了機器開合高度，使用更方便。

　　一、主要機械部件、機構：

　　200噸龍門液壓機機器采用龍門架全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元設計，具有高剛性、高精度。龍門式液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。由主缸、液壓動力系統及電器系統等部件組成。工作臺采用優質鋼板焊接而成，確保可靠性和耐用性。

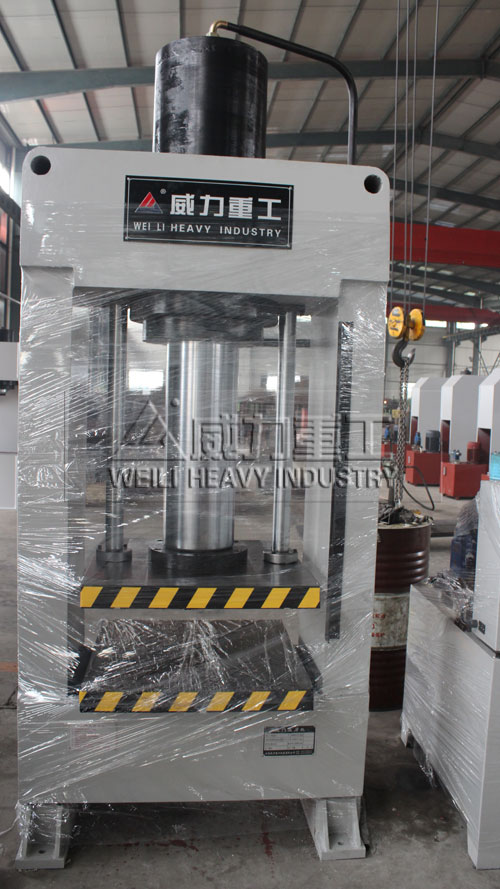

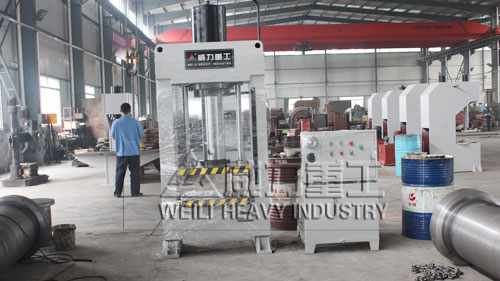

200噸龍門液壓機車間實物圖

　　二、液壓系統：

　　2.1本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。

　　2.2液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。

　　2.3主油泵為軸向柱塞泵,性能穩定。

　　2.4油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。

　　2.5主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。

　　2.6壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。

　　2.7壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

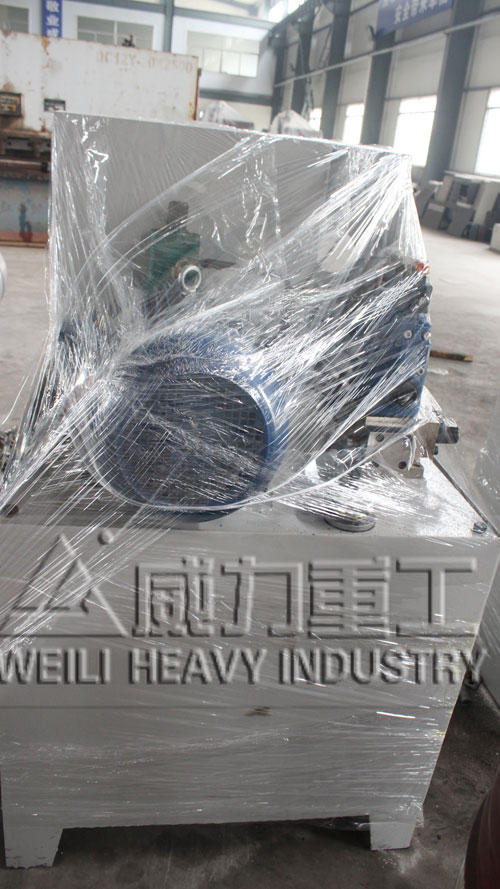

200噸龍門液壓附帶液壓泵站

　　三、電氣系統：

　　3.1設有獨立的電氣控制系統，繼電器或PLC控制系統（PLC另加價），采用按鈕集中控制。

　　3.2本機電源為AC380V，50HZ；指示燈電壓為380V。

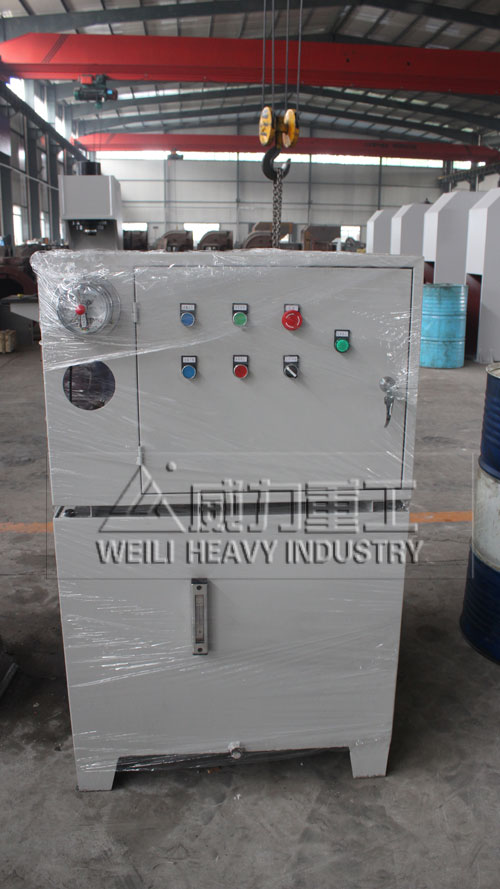

電氣柜

　　四、操作系統：

　　4.1可實現調整和半自動兩種操作方式。

　　4.2調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。

　　4.3半自動：按壓工作按鈕，完成一次工藝循環。

　　（半自動動作也可跟據用戶要求設定）

　　4.4滑塊行程由行程控制裝置調整。

　　4.5主缸由遠程調壓閥進行調壓。

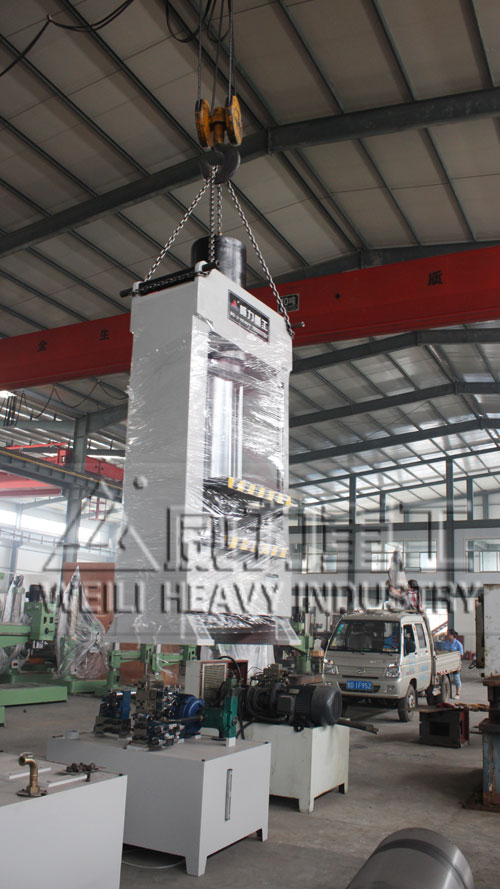

正在吊裝的200噸龍門液壓機

　　五、安全裝置：

　　5.1靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。

　　5.2電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。

　　5.3主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。

　　5.4超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。

　　5.5超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。

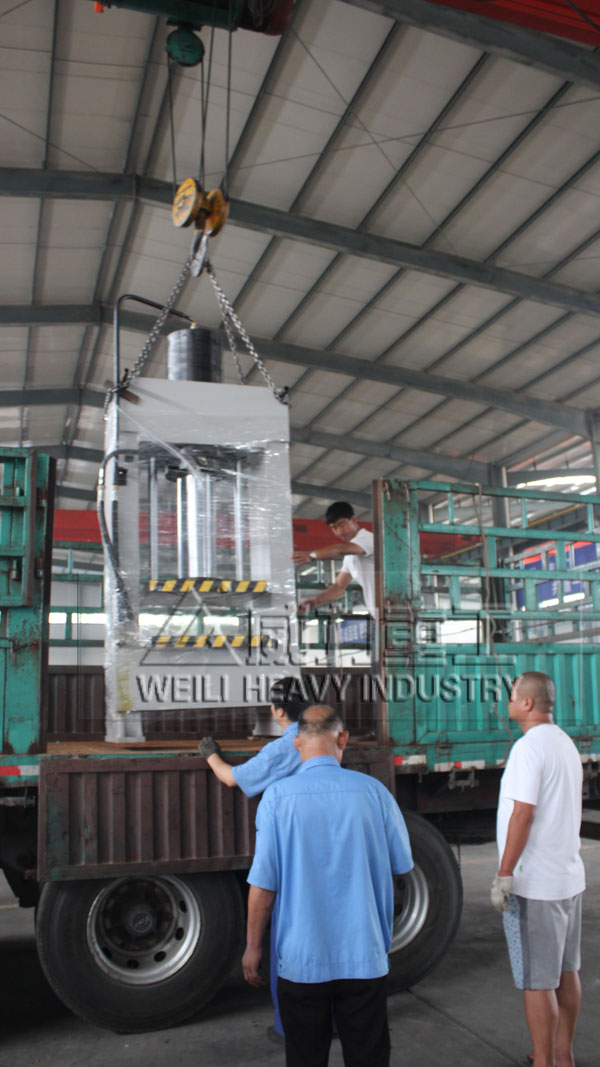

200噸龍門液壓機車間裝車圖

型號		規格
型號		YW22-100T	YW22-150T	YW22-200T	YW22-300T	YW22-500T	YW22-1000T
主油缸壓力KN		1000	1500	2000	3000	5000	10000
系統很大工作壓力Mpa		25	25	25	25	25	25
主缸很大行程mm		200	200	500	600	800	800
開口高度mm		400	500	800	800	1200	1500
工作臺距地面高度mm		600	600	800	800	800	800
下行速度mm/s		120	120	120	120	120	80
回程速度mm/s		100	100	100	100	100	100
工作臺有效面積mm	左右	500	600	700	800	1000	1000
工作臺有效面積mm	前后	500	500	500	500	800	800
電機功率kw		5.5	7.5	7.5	15	22	37
機器重量(參考)kg		1600	1800	3000	5000	8000	16000

　　※特點：壓力表可顯示系統壓力。采用進步的鋼板焊接技術，上下活動空間大，便于工件的壓制，可預置工作壓力，可配電子數碼噸位顯示（選裝），液壓系統散熱裝置（選裝）。該機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。

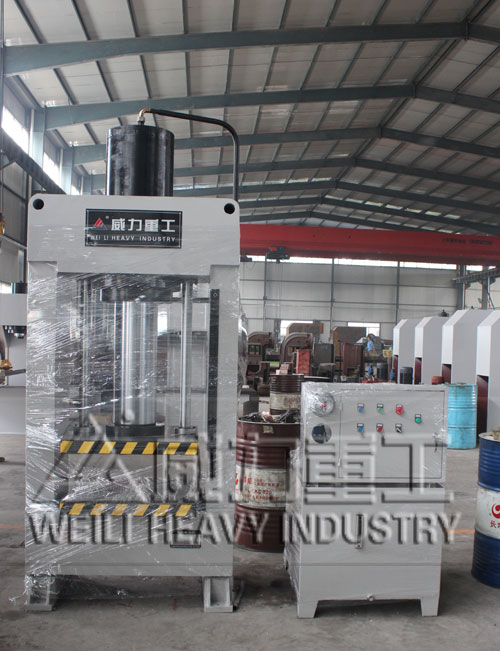

YW22-200T龍門液壓機正在進行軟包裝

　　【200噸龍門液壓機售后服務】：

　　自本廠出售產品因質量問題均享受三包政策，（人為操作或外力造成損傷、破壞不在保修范圍內）一年免費維修，終身成本維修。電器部分保修期六個月，機械部分保壹年。附件不在保修范圍內。

　　【200噸龍門液壓機安全操作事項】

　　1．不了解機器結構性能或操作程序者不應擅自開動機器；

　　2．機器在工作過程中，不應進行檢修和調整模具；

　　3．當機器發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：

　　4．不得超載或超過很大偏心距使用：

　　5．嚴禁超過滑塊的很大行程，模具閉合高度很小不得小于600mm。

　　6．電氣設備接地必須牢固可靠：

　　7．每天工作結束：將滑塊放至很下位置。

　　【200噸龍門液壓機保養及維護】

　　1．工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。

　　2．油液進行嚴格過濾后才允許加入油箱。

　　3．工作油液每一年更換一次，其中第一次更換時間不應超過三個月；

　　4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。

　　5．在公稱壓力500T下集中載荷很大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。

　　6．每半年校正檢查一次壓力表；

　　7．機器較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。

　　龍門液壓機因其外形而得名，又被稱為龍門式液壓機、框架式液壓機、100噸雙柱液壓機等。龍門液壓機生產廠家山東威力重工可根據用戶需求，定做10噸、20噸、40噸、63噸、100噸、160噸、200噸、315噸、500噸、800噸、1500噸、1600噸等多噸位龍門液壓機設備。龍門液壓機的噸位大小及各項配置要求均可設計定做生產。龍門液壓機廠家直銷，價格優惠合理。歡迎到廠實地考察訂購。

　溫馨提示：可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。
