本文為大家介紹的是江西客戶定做的200噸帶液壓墊金屬拉伸液壓機,型號為:YW27-200T,本系列液壓機為單動薄板拉伸液壓機,特別適用金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓工藝,也可以用于一般壓制工藝。本機是專為鋁制品廠、不銹鋼制品廠制造的專用液壓機,特別適用于鋁質薄板拉伸和鋁制品的壓制成型及不銹鋼的壓制。

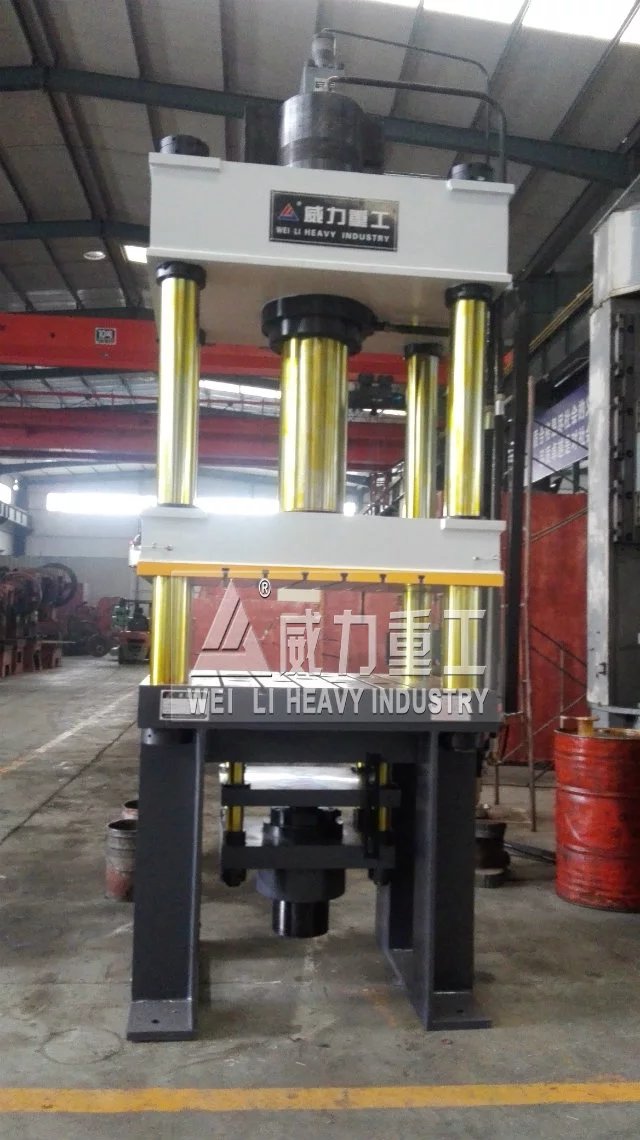

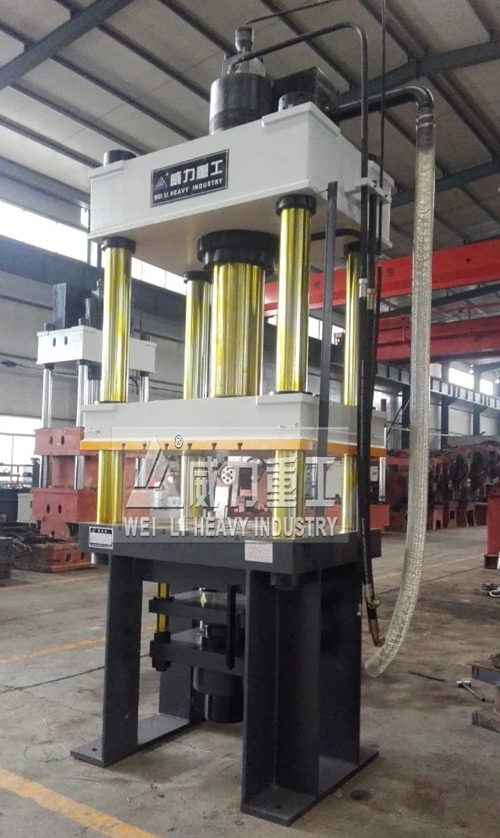

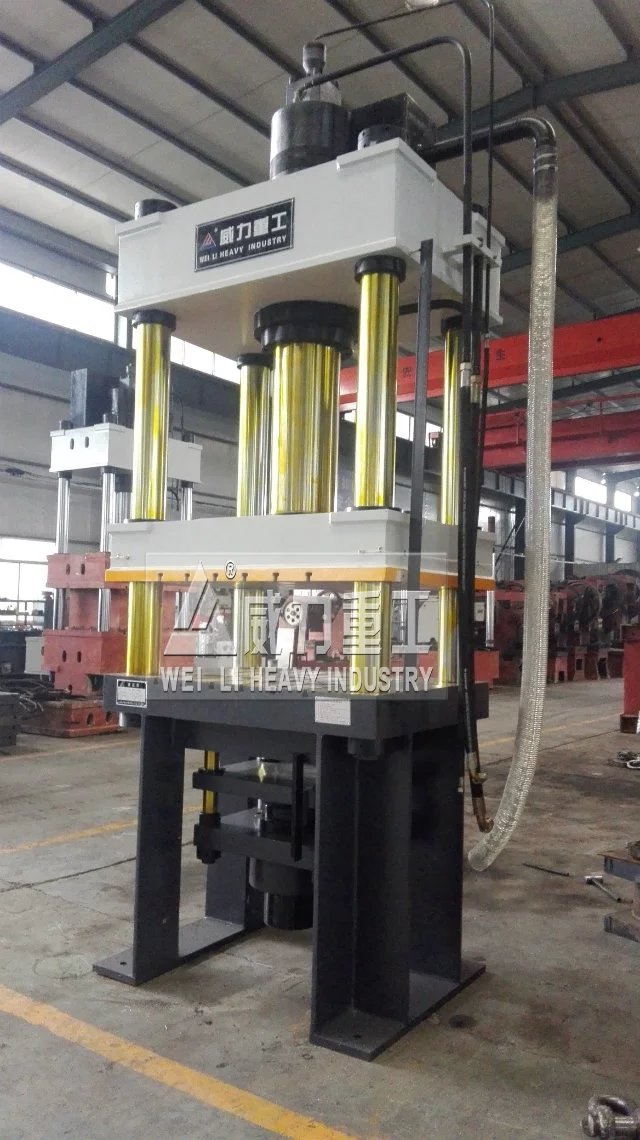

YW27-200T液壓機車間實物圖
型號:YW27-200T
系統壓力:31.5Mpa
工作臺有效面積:1000x1000
工作壓力:25Mpa
液壓缸很大行程:710mm
開口高度1120
低耗能、高效率、機款新穎。設有安全保護裝置、自動計數功能。其活動橫梁二段速度控制:空載快速、工進慢速靠模、拉伸。主缸、壓邊缸具有上下限位保護,上下行程位置設定簡單、方便、快捷。

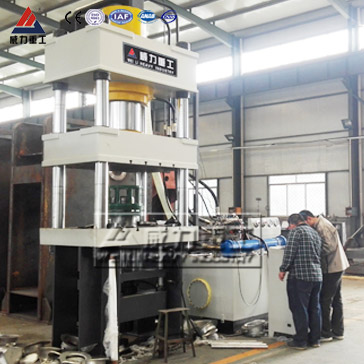

客戶使用效果圖:

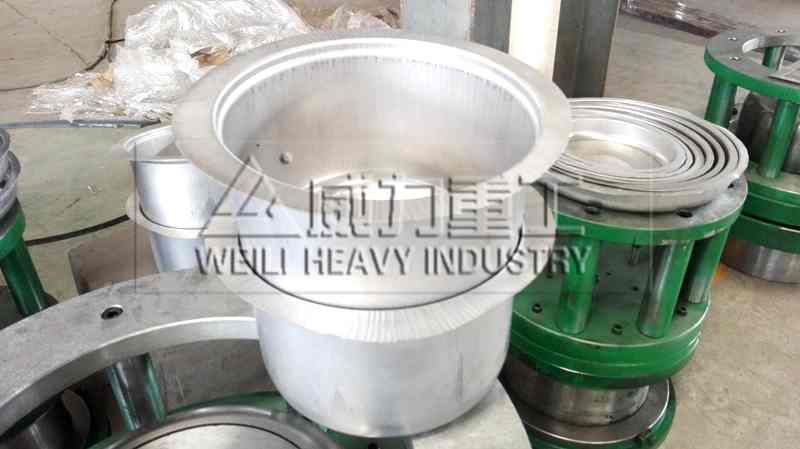

200噸液壓墊液壓機打樣產品
本實用新型的目的是這樣實現的具有液壓墊頂起和中心落料導出機構的液壓機,包括機身,機身上連接工作臺板,所述工作臺板的中心穿置組合式廢料落料導向裝置,組合式廢料落料導向裝置的上端與工作臺板連接,工作臺板下方的組合式廢料落料導向裝置外間隔套置液壓墊,液壓墊的下方連接兩套豎向設置的液壓缸,兩套液壓缸分別與機身連接,兩套液壓缸分別設置在組合式廢料落料導向裝置的兩側。
在液壓機工作時組合式廢料落料導向裝置固定不動,液壓墊在雙液壓缸的驅動下根據工藝要求進行上下運動。液壓機模具中心產生的廢料落下時,通過貫穿于液壓機工作臺板、液壓墊的廢料落料導向裝置順暢的滑落到液壓機正下方的廢料輸送帶上,廢料輸送帶將廢料自動收集到廢料箱里進行集中處理。
本實用新型的有益效果是1、液壓機的液壓墊由雙液壓缸驅動,因此具有液壓墊頂起功能。(液壓墊頂出功能壓制結束后將工件從模具內頂出;頂至上限位為壓邊做準備)
2、液壓機所具有的中間落料、導向功能及廢料集中處理功能,為液壓機的連線生產提供了基礎條件,極大的提高了液壓機生產線的工作效率。
由于同時具備了上述功能,為液壓機的自動化連線生產提供了保證。本實用新型的應用,充分體現和發揮了生產線自動化、智能化的優勢,采用了上述新技術后,極大地提高了生產效率,降低了勞動強度,節約了生產成本,降低了生產能耗,已成為液壓機及生產線的發展方向。
