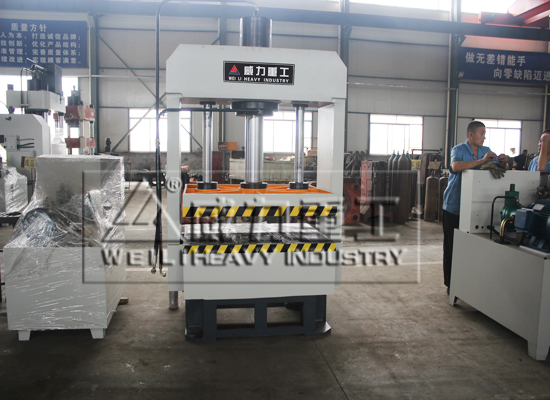

YW22-100T龍門液壓機車間實物圖片

　　整機簡介：

---

　　一、主要機械部件、機構：



　　威力重工YW22-100T龍門液壓機機機器采用龍門架全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元設計，具有高剛性、高精度。龍門式液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。由主缸、液壓動力系統及電器系統等部件組成。工作臺采用優質鋼板焊接而成，確?？煽啃院湍陀眯?。

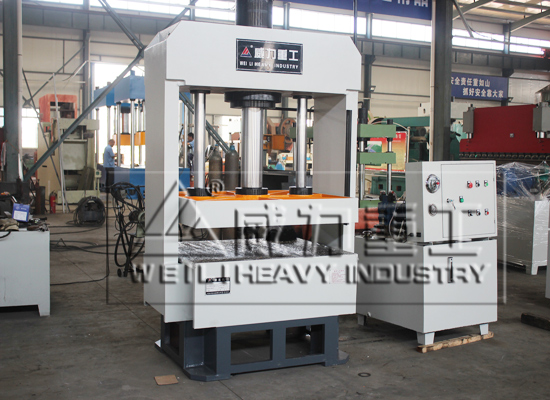

100噸龍門液壓機車間現貨

　　二、液壓系統：



　　2.1本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。



　　2.2液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。



　　2.3主油泵為軸向柱塞泵,性能穩定。



　　2.4油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。



　　2.5主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。



　　2.6壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。



　　2.7壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

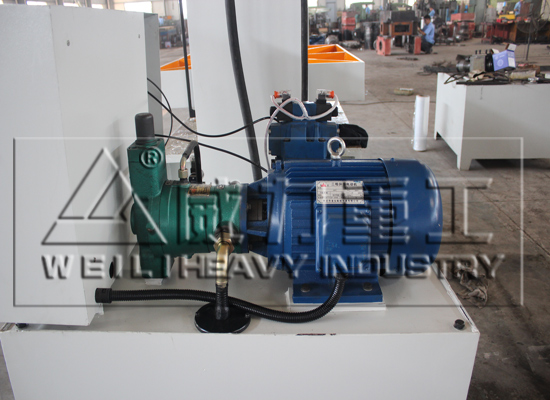

龍門液壓機液壓站

　　三、電氣系統：



　　3.1設有獨立的電氣控制系統，繼電器或PLC控制系統（PLC另加價），采用按鈕集中控制。



　　3.2本機電源為AC380V，50HZ；指示燈電壓為380V。

液壓機電氣系統

　　四、操作系統：



　　4.1可實現調整和半自動兩種操作方式。



　　4.2調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



　　4.3半自動：按壓工作按鈕，完成一次工藝循環。



　　（半自動動作也可跟據用戶要求設定）



　　4.4滑塊行程由行程控制裝置調整。



　　4.5主缸由遠程調壓閥進行調壓。

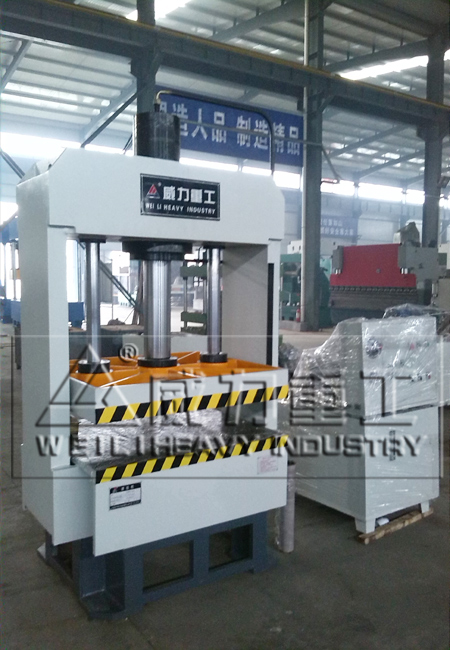

龍門液壓機圖片

　　五、安全裝置：



　　5.1靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。



　　5.2電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。



　　5.3主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。



　　5.4超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。



　　5.5超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。



　　YW22-100T龍門液壓機技術參數

型號 技術參數	YW22-100T
公稱壓力(KN)	1000
液體很大工作壓力(MPa)	25
壓頭很大行程	400
很大開口距離	600-800-1000  3檔可調 工作臺可上下移動
調壓范圍：很小壓力值	1T
很大壓力值	100T
工作臺面板有效尺寸	左右650*前后440
操作方式	點動和半自動轉換2檔，腳踏和手控2種。
液壓原理圖	電磁換向閥，壓力可調。
電機功率(KW)	5.0
整機重量	1300

　　性能用途介紹：

---

　　100噸龍門液壓機|門式壓力機的主要用途：可供汽修行業和生產制造業使用。具體來說主要有以下幾種：

　　a)壓裝大型變速器齒輪及軸；



　　b)校正前橋；



　　c)校正變形工件；



　　d)拆裝圓柱錐形軸承；



　　e)更換汽車離合器膜簧；



　　f)壓裝變速器齒輪及軸；



　　g)壓裝軸承轱軸軸承外環；



　　h)更換反作用桿橡膠總成；



　　i)拆裝各種配合零部件；



　　j)一次六鉚頭鉚壓角盆齒；



　　k)更換離合器片止動銷緩沖簧；



　　l)鉚、切、投后橋盆齒鉚釘；



　　m)壓裝活塞銷、轉向節主銷及各種銷套；

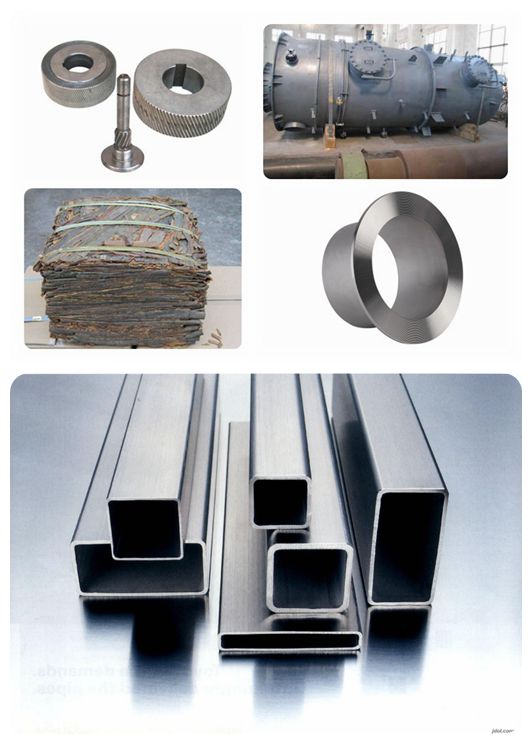

龍門液壓機壓制案例

　　100噸龍門液壓機配置：

---

　主要元件選用：

序號	名稱	生產商
1	插裝集成閥	山東濟寧泰豐液壓股份有限公司
2	先導電磁閥	山東濟寧泰豐液壓股份有限公司
3	高壓油泵	江蘇啟東市宏達高壓油泵制造有限公司
4	電機	山東貝得
5	行程開關（無觸點開關）	正泰電器
6	主令按鈕開關	正泰電器
7	壓力表	杭州壓力表廠
8	交流接觸器	正泰電器
9	控制變壓器	正泰電器
10	自動空氣斷路器	正泰電器
11	熱繼電器	正泰電器
12	時間繼電器	正泰電器
13	密封圈	浙江西普力

　　可選配置：



　　☆光柵安全保護裝置



　　☆行程、壓力、時間觸摸式顯示屏系統



　　☆PLC可編程控制器



　　☆沖裁緩沖裝置



　　☆換模具用浮動導軌和滾動托架



　　☆多種形式移動工作臺



　　☆快速行程沖液裝置



　　YW22-100T龍門液壓機注意事項：

---

　　1、本壓力機要正確接地，以單獨接地為好。

　　2、機器在運轉過程中不允許校正模具。



　　3、液壓油為N46號抗磨液壓油或N46號低凝液壓油，經80—100目絲過濾后使用，第一次換油時間不超過兩個月為宜，以后每六個月?lián)Q油一次。



　　4、本機工作200小時后應檢查油液清潔度，要求無異味，在白色過濾紙上滴一滴液壓油，油跡中心點以內無黑漬，否則應換油。



　　5、液壓機不得過載使用。



　　6、系統如出現意外泄露，消除故障后應補充足夠的液壓油。



　　7、經常檢查泵站、油箱的清潔，嚴禁水、灰塵、異物進入油箱。



　　8、如轉換功能，應把系統內空氣排凈方可工作。



　　9、在試車及工作中如有異常反應，應及時停機檢查。



　　10、保壓10分鐘內允許降壓2.5MPa。
