100噸框架式快速薄板沖壓液壓機

山東威力重工機床有限公司設計生產的100噸框架式快速薄板沖壓液壓機型號YW27K-100T,整體框架結...

咨詢熱線：18306370829

產品詳情

　　100噸框架式快速薄板沖壓液壓機

　　山東威力重工機床有限公司設計生產的100噸框架式快速薄板沖壓液壓機型號YW27K-100T,整體框架結構，機身剛性好?；瑝K采用四角八面導軌導向，調整精度高、抗偏載能力強。本機滑塊下行速度快，工作臺面大，具有上滑塊和下液壓墊的反拉伸功能，工藝范圍廣，可完成金屬薄板的拉伸、沖裁、彎曲、翻邊等工藝。尤其適用于汽車行業的鋼圈、車身、橋殼、地盤、車門等零件。

　　機器可選附件：移動工作臺、沖裁緩沖裝置、打料裝置、光電保護裝置、行程壓力數顯裝置、觸摸工業顯示屏、PLC可編程序控制器等。

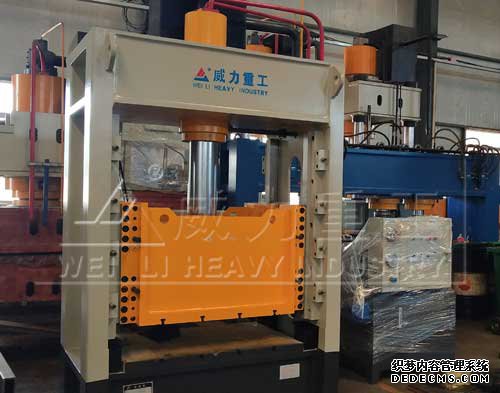

100噸框架式快速液壓機

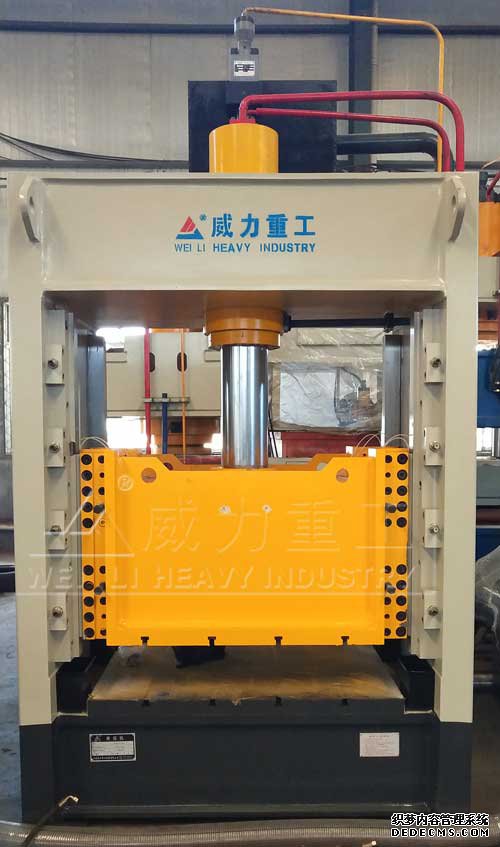

YW27K-100T快速液壓機

　　YW27K-100T框架式快速薄板沖壓液壓機性能特點：

　　1、機身：機身為整體框架式結構，左右支柱中間留有側窗口，采用Q235優質鋼板焊接結構二氧化碳氣體保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好。

　　2、滑塊為鋼板焊接箱形結構滑塊底面板為整塊鋼板，保證足夠的剛度和強度?；瑝K采用四角八面導軌導向在左右支柱上共設有4組導向塊，滑塊的導板在導軌上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便調整精度高，調整后精度保持性好抗偏載能力強。導軌摩擦副一側為合金材料另一側采用銅基合金材料。此外導軌經淬火處理硬度在HRC55以上，耐磨性能良好，使用壽命長?；瑝K導軌面設有加油孔自動加油以便潤滑運動部位。

　　3、主噸位由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間表面鍍鉻處理（0.01mm），使用壽命長。油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。

　　4、工作臺、滑塊Ｔ型槽的位置、尺寸經用戶確認后生產。

　　5、工作臺為固定工作臺，固定工作臺為一塊整板，長1400mmX寬1400mmX厚200mm中心開設φ640mm孔。

　　6、下橫梁對應固定工作臺中心開設φ660mm孔，出料口在下橫梁后側，距固定工作臺下平面距離為350mm，對應開孔尺寸寬680mmX高220mm。

　　7、上梁與支柱右側焊接一梯形塊作為滑塊的右側導向支撐，此梯形塊高于等于固定工作臺板上平面400mm，即保證最小開口尺寸。

　　8、機器的外觀顏色默認為灰白色，也可由訂購方指定色號）。滑塊為橘紅色，高壓油管為紅色（軟管除外），回油管為黃色。

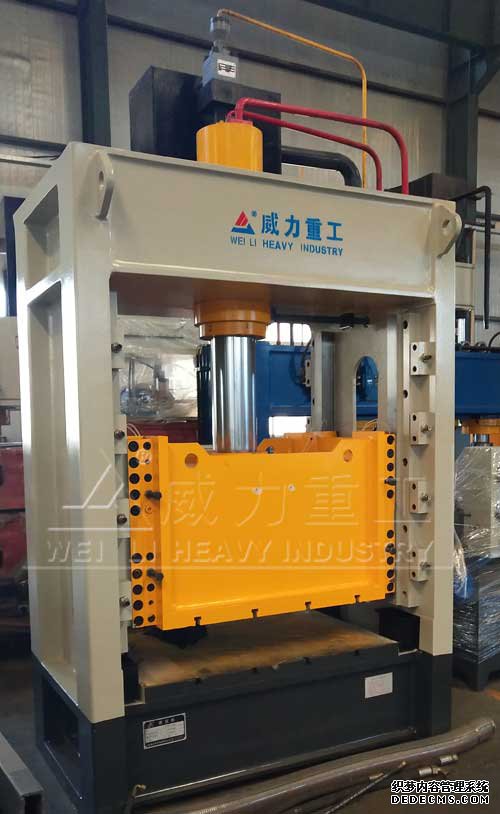

框架式快速薄板拉伸機

　　YW27K-100T框架式快速薄板沖壓液壓機技術參數：

項目		單位	YW27K-200	YW27K- 315	YW27K- 400	YW27K-500	YW27K- 630	YW27K- 800	YW27K- 1000	YW27K- 1250	YW27K- 1600	YW27K-2000	YW27K-2500	YW27K-3000
公稱力		KN	2000	3150	4000	5000	6300	8000	10000	12500	16000	20000	25000	30000
回程力		KN	400	630	500	900	900	1000	1350	2000	2700	2700	2500	3500
滑塊行程		mm	700	800	800	900	900	1000	1000	1300	1500	1600	1400	1800
開口高度		mm	1120	1200	1200	1400	1500	1800	1800	1800	2000	2000	2200	3000
液壓墊公稱力		KN	400	630	1000	2000	2000	2500	4000	4000	5000	5000	5000	6000
液壓墊行程		mm	250	300	300	350	350	400	400	400	500	500	500	600
滑塊速度	空程下行	mm/s	100	120	180	150	150	150	160	150	120	130	150	160
	工作	mm/s	6-10	6-10	9-20	10-22	8-19	8-18	8-19	7-15	6-13	7-15	5-14	8-14
	回程	mm/s	80	80	160	120	130	140	140	90	90	110	120	110
液壓墊速度	上升	mm/s	60	60	60	55	45	45	45	45	39	45	80	60
液壓墊速度	退回	mm/s	120	120	160	140	120	95	90	95	80	90	120	140
工作臺尺寸	左右	mm	1000	1260	1450	2200	2500	2200	2500	3500	4000	4600	5000	4000
工作臺尺寸	前后	mm	900	1120	1250	1600	1800	1600	1800	2000	2600	2600	2500	2500
液壓墊尺寸	左右	mm	600	650	1200	1500	1900	1500	2000	2900	3200	3800	4020	2850
液壓墊尺寸	前后	mm	600	650	800	1100	1270	1120	1270	1400	2000	2000	1870	1600
外形尺寸	左右	mm	3280	3900	4250	4700	5100	4900	4000	5500	5600	6200	9560	7300
	前后	mm	1400	1800	2750	3100	3400	3300	3500	3800	4000	4200	7700	11490
	地面以上	mm	3900	5200	5350	5800	6200	6700	6800	7300	8000	8600	9300	7972
電機功率		Kw	15	22	44	60	74	90	110	110	165	225	225	275

　　框架式快速薄板沖壓液壓機使用方法：

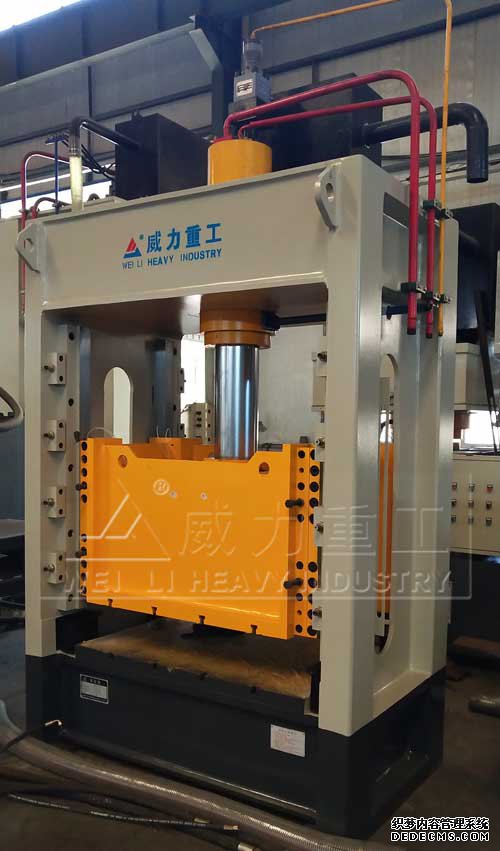

框架式快速液壓機車間實物圖

　　液壓機有兩種操作方式：一種是自動和另一種手動。

　　手動：把手動/自動選擇開關扳到手動位置，按點動下壓按鈕開關油缸下行，放手后停止下行，如果需要油缸寸動下行，按一下點動下壓按鈕，油缸會寸動下行。同理，按點動上升，油缸上升和寸動上升。手動功能為用戶組裝夾具以及摸具的校正和調整等使用。

　　自動：把手動/自動選擇開關扳至自動位置，然后啟動機臺前方雙按鈕（或踩一下腳踏開關)，油缸下行，油缸下行是受下壓計時器控制，當下壓計時時間調的越長下壓行程就越長，當下壓計時器所調至的時間到，油缸即上升；油缸上升是手上升計時器控制，上升計時器時間調的越長上升行程就越高（受油缸最長限度)，當上升計時時間到，油缸停止上升。一個動作流程結束（下壓計時時間的長短以及上升計時時間的長短根據用戶加工產品的需要可自行調整)。油缸在下行時，如遇緊急情況，可按一下急升按鈕開關，油缸立即回升，起到保護作用。
