3000噸三梁八柱木材門板壓花雙動液壓機
3000噸三梁八柱木材門板壓花雙動液壓機
3000噸三梁八柱木材門板壓花雙動液壓機型號YW27-3000T,本機是山東威力重工機床有限公司為鋼木門成型、門板壓花以及木皮壓縮成型專用設備,除此之外,本機還適用于金屬材料的拉伸,彎曲、翻邊、冷擠、沖裁等工藝,還適用于校正、壓裝、粉末制品、磨料制品壓制成型以及塑料制品、絕緣材料的壓制成型。
本機的工作壓力,壓制速度,行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統,并采用按鈕集中控制,可實現手動,半自動、二種操作方式。可實現定壓及定程兩種壓制方式。

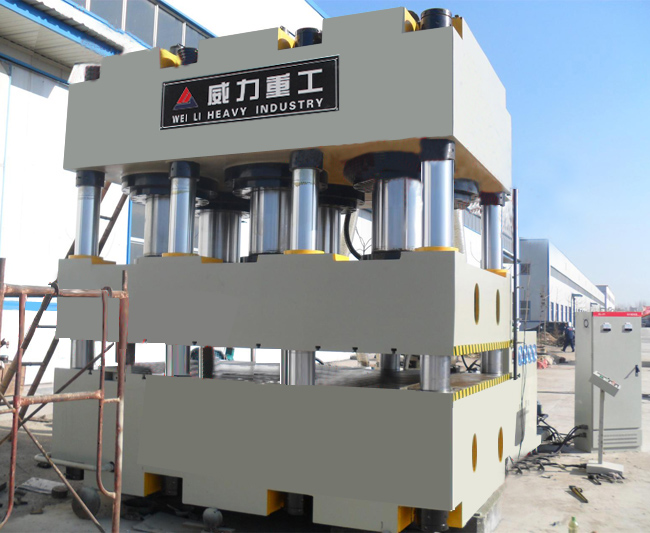

3000噸六缸八柱壓花機
機器性能特點:
1、框架式結構,剛性好、精度高;四柱式結構簡單、經濟適用。
2、液壓控制采用插裝閥集成系統,沖擊小、動作可靠,使用壽命長,泄露點少。
3、新型油缸密封元件,可靠性強,壽命長。
4、拉伸、壓邊滑塊可連成一體,實現單動工藝動作。
5、導軌自動潤滑裝置。
6、機電一體化安全裝置。如:油缸下腔支撐回路、油缸上下腔互鎖回路等,安全性?xún)?yōu)越。
7、電氣系統采用PLC控制。
8、可實現定壓、定程兩種成型工藝,具備保壓延時功能,延時時間可調。
9、工作壓力、行程可在規定范圍內按工藝要求調節,操作簡便。
3000噸三梁八柱木材門板壓花雙動液壓機主要技術參數:
序號 | 項目 | 單位 | 規格 | |||
1 | 主缸公稱力 | KN | 5000x6 | |||
2 | 回程力 | KN | 2000 | |||
3 | 頂缸力 | KN | 5000x3 | |||
4 | 液體最大工作壓力 | MPa | 25 | |||
5 | 主缸有效行程 | mm | 500 | |||
6 | 回程行程 | mm | 550 | |||
7 | 頂缸行程 | mm | 150 | |||
8 | 最大開口高度 | mm | 800 | |||
9 | 工作臺有效面積 | 左右 | mm | 2600 | ||
前后 | mm | 2800 | ||||
10 | 液壓墊有效面積 | 左右 | mm | 2510 | ||
前后 | mm | 2800 | ||||
11 |
滑塊速度 |
快下 | mm/s | 260 | ||
壓制 | mm/s | 6 | ||||
回程 | mm/s | 200 | ||||
頂出 | mm/s | 15 | ||||
退回 | mm/s | 75 | ||||
12 | 主電機功率 | KW | 37x2臺 | 6級 |
設備使用條件:
1、設備工作區域溫度:-0~45℃(±)
2、動力電源:三相四線制380V、50HZ,電壓波動范圍380V±10%
3、冷卻方式:水冷裝置
4、液壓系統使用介質:46號抗磨液壓油
設備操作方式和工藝動作
1、設備的操作方式為:手動、半自動二種方式,由操作面板上的轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
1.1、手動:按壓相應的功能按鈕,即相應完成一個動作,抬手動作繼續進行到底,但不發訊進行下一個動作。
1.2、半自動:按壓壓制按鈕,即可自動完成一個規定的動作循環。
